N9397-16S錄音芯片

★ 支持外掛SPI-FLASH中，可重復擦寫10W次以上;
★ 錄音文件以ADPCM格式存入FLASH，以節省存儲空間；
★ 多段錄音及放音操作，每段不限制時長，可錄220段；
★ 支持外掛SPI-FLASH容量范圍為1M~64M Bit，錄音可達1000秒；
★ 音質高，噪音低，錄音距離遠，內置AGC增益；
★ 內置0.5W音頻功放，可直接驅動0.5W揚聲器；
★ 支持LINE線路錄音和MIC現場錄音；
★ 可自行設定采樣率，支持6K至16K采樣；
★ 有忙信號輸出指示；
★ 電壓范圍為DC2.7V至4.5V，自帶低電壓偵測電路；
★ 可以廣泛應用在電話錄音、工控、消防、玩具等領域；
★ 模塊采用DIP28封裝，主控錄音IC采用SSOP28封裝，體積小巧；
★ 省電模式僅耗電150uA以下；

資料下載在線咨詢 全國服務熱線
400-8616-826


N9397錄音芯片為九芯電子所研發產品，采用外掛SPI存儲器的方式，達到錄音的功能。它的主要特點是聲音清晰，錄音時間長。目前可以提供的錄音時間為32分鐘。N9397的一個顯著特點是存儲時間靈活，客戶根據自己需要的錄放時間長度，選擇相應的外掛SPI FLASH容量，主控芯片無需更改。N9397相比其它錄音芯片或電路，有著單片錄音時間長、多段靈活控制、成本低、語音清晰的優點。

N9397具備按鍵控制模式、并口控制模式及二線串口控制模式等三種模式。能夠很方便的應用在多種場合，是一款性?xún)r(jià)比很高的標準化錄放模塊。


◆ 采用8位DSP內核錄音芯片NR7100S，16位ADC輸入，16位DAC輸出；

◆ 語音內容存儲在外掛SPI FLASH中，可重復擦寫100000次以上，保存時間超過100年；

◆ 內置智能文件系統，不產生存儲碎片；

◆ 錄音文件以ADPCM格式存入FLASH，以節省存儲空間；

◆ 多段錄音及放音操作，每段不限制時長，可錄220段；

◆ 支持外掛SPI-FLASH容量范圍為1M Bit至64M Bit，錄音可達1000秒以上；

◆ 支持標準按鍵、一段錄放音模式、并口模式和二線串口模式控制方式，控制方便；

◆ 音質高，噪音低，錄音距離遠，內置AGC增益；

◆ 內置0.5W音頻功放，可直接驅動0.5W揚聲器；

◆ 支持LINE線路錄音和MIC現場錄音；

◆ 可自行設定采樣率，支持6K至16K采樣；

◆ 有忙信號輸出指示；

◆ 電壓范圍為DC2.7V至4.5V，自帶低電壓偵測電路；

◆ 可以廣泛應用在電話錄音、工控、消防、玩具等領域。

◆ 模塊采用DIP28封裝，主控錄音IC采用SSOP28封裝，體積小巧；

◆ 省電模式僅耗電150uA以下；

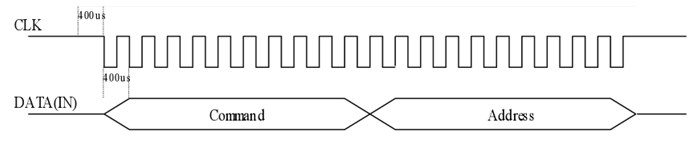

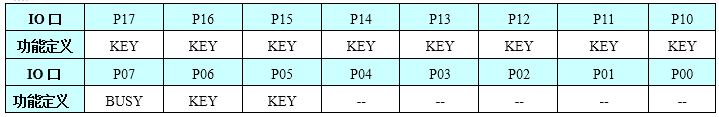

N9397控制操作模式分別為一段按鍵錄放音模式、一對一模式、標準按鍵模式、MCU二線串口控制。每個模式都是在出廠前已燒錄固定，所以用戶使用前請預訂好自己所需要的控制操作模式。

一段按鍵錄放音模式

一段錄音模式包括一個錄音按鍵和一個放音按鍵。錄音開始前自動擦除存儲器內的內容。錄音為電平低有效錄音，按下錄音，松開按鍵停止錄音。錄音無時間限制，以容量存儲時間為限。存儲器錄滿后會”BEEP”告警。放音為下降沿脈沖觸發放音，按鍵防抖時間為10ms。
